天硕最新鼓形齿联轴器产品：

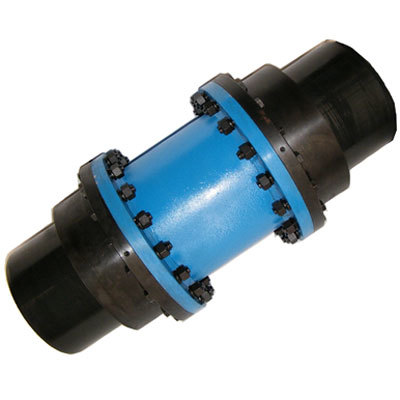

TGS高速鼓形齿联轴器

产品型号说明

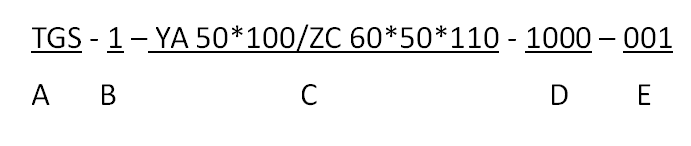

联轴器的编号由五段组成，例如:

A段：表示联轴器特征，由字母组成

B段：表示联轴器型号的编号

C段：表示主、从动机轴端配合轴径和长度，字母含义如下表

D段：表示主从动机轴端间距离

E 段：表示该联轴器设计号（或用户机组号）

结构特点

TGS高速鼓形齿联轴器是由齿数相同的内齿圈和带外齿的半联轴器及中间轴等零件组成，通过特殊的结构设计和改进的鼓形齿齿形设计，以及在加工精度及动平衡等级上的严格要求，能够满足在传动领域上高转速工况下的动态特性要求。

鼓形齿联轴器在工作时，两周产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此，鼓形齿联轴器需在有良好润滑和密封的状态下工作。对于较高转速的工况，建议采用稀油润滑的方式强制润滑，有利于热量的扩散，降低齿面温度，提供齿的使用寿命，推荐安装天硕公司数据表中的最低润滑油量提供润滑油。

应用范围

鼓形齿联轴器是机械工业基础件之一，多用于重载，要求效率高以及两联轴器有较大调整误差和摆角的传动中，鼓形齿联轴器在生产实践中愈来愈被人们所重视，它可以补偿两连接轴因轴线不重合而形成的角度，轴向和径向安装误差，允许两个轴有一定的位移。其转动方向可以为顺时钟，也可以为逆时针，它可以水平方向传动，也可以在特殊结构下垂直传动，在一般机器制造业中具有较大的优点，特别是在下列条件下尤其显得优越：间歇运动的机械；传动负荷较大的机械；两联接轴有较大的调整误差等等。基于上述特点，鼓形齿联轴器被广泛用于冶金、矿山、轧钢等行业，对于高速鼓形齿联轴器，还可以应用于燃气轮机的轴系传动等。

许用补偿量

  当两轴线无径向位移时，许用角向补偿量Δα

1、联轴器每一对内外齿啮合许用角向补偿量Δα=1o30’

                2、联轴器两对内外齿啮合许用角向补偿量2Δα=2x1o30’=3o

当两轴线无角向位移时，许用径向补偿量Δy ，见下表

TGS高速鼓形齿联轴器

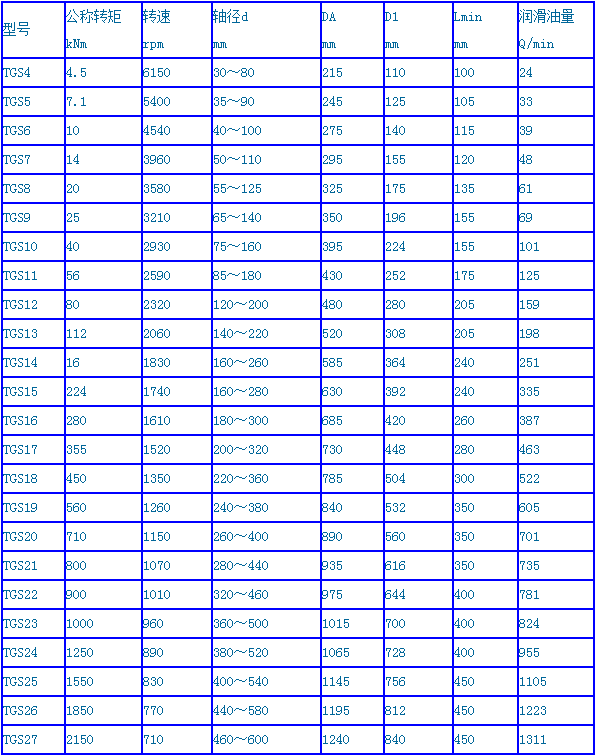

       TGS高速鼓形齿联轴器主要尺寸
