产品描述
不同型号的十字轴式万向联轴器，其十字轴总成的结构型式和主要参数各不相同，常用
SWC-I型轻型十字轴式万向联轴器SWC型中型十字轴式万向联轴器十字总成的外部结构和
主要尺寸见下图以及表格。用户可根据需要选用。

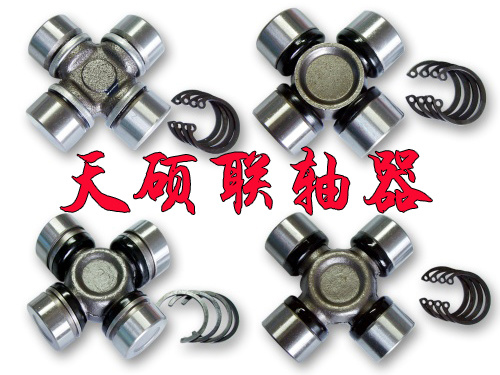

SWC-I型万向联轴器的十字轴总成
| 联轴器规格 | φM(mm) | H(mm) |
| SWC-I 58 | 17 | 44 |
| SWC-I 65 | 20 | 55 |
| SWC-I 75 | 24 | 62 |
| SWC-I 90 | 27 | 82 |
| SWC-I 100 | 30 | 88 |
| SWC-I 120 | 35 | 98 |
| SWC-I 150 | 45 | 126 |
| SWC-I 180 | 50 | 135 |
| SWC-I 200 | 59 | 168 |
| SWC-I 225 | 72 | 185 |
SWC型万向联轴器的十字轴总成
| 联轴器规格 | φM(mm) | H(mm) |
| SWC160 | 65 | 136 |
| SWC180 | 72 | 154 |
| SWC200 | 82 | 171 |
| SWC225 | 90 | 192 |
| SWC250 | 100 | 214 |
| SWC265 | 108 | 226 |
| SWC285 | 115 | 243 |
| SWC315 | 130 | 269 |
| SWC350 | 145 | 299 |
| SWC390 | 165 | 333 |
| SWC440 | 185 | 377 |
| SWC490 | 210 | 419 |
| SWC550 | 240 | 472 |
| SWC620 | 265 | 526 |
万向联轴器是一种容许两轴间具有大角位移的联轴器，适用于有大角位移的两轴之间的
连接，径向外形尺寸不紧凑，维修方便，传递转矩大，传动效率高，使用寿命长，噪声低，
能传递空间两相交轴之间的传动，两轴之间的夹角大，一般两轴的轴间角最大可达35度到
45度，而且在运转过程可以随时改变两轴的轴间角。但当采用单个万向联轴器时，从动轴
转速会呈周期性波动现象，主要用于相交轴之间的传动联接。万向联轴器由于其偏差角度
大、传递扭矩高等特点，被广泛应用于各类通用机械场合。
