产品描述

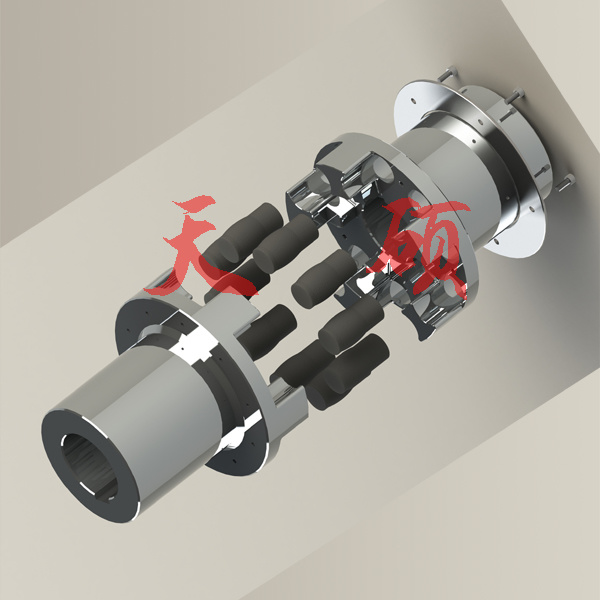

LF弹性活销联轴器
弹性活销联轴器是由我国研制的新型高性能联轴器,它集中现有标准弹性联轴器不结构的优点,例如具有梅花形弹性联轴器的优点:弹性元件受挤压,结构简单,可靠性高。克服了梅花形弹性联轴器缺点:更换弹性元件时必须移动半联轴器,双法兰梅花形弹性联轴器虽可不用移动半联轴器也能更换弹性元件,但结构复杂,成本高,增加了质量和转动惯量,应用范围受到限制。传递相转矩时径向尺寸比GB4323弹性套柱销联轴器要小得多,质量轻,转动惯量小。
弹性活销联轴器具有良好的补偿轴向、径向和角向轴线偏移性能,减振性能较好,结构简单,工作平稳可靠,无噪声,不用润滑,维护简便,装拆方便,工艺性好,成本低,可派生为多种结构型式,通用性好,适用范围广,便于推广。该联轴器量突出的优点之一是只需一次对中安装,更换弹性元件时,不用移动半联轴器,可减少辅助工时,提高生效率,尤其适合用于轴线对安装困难、求尽量减少辅助工时工况环境。
弹性活销联轴器适用范围极其广泛 ,涉及国民经济的各个领域,除了高温、高速特殊工况外,各种机械产品轴系传动均可选用,可广泛用于冶金、矿山、起重、运输、石油、化工、船舶、交通、纺织、轻工、农机、印机和水泵、风机、压缩机、机床等机械设备和行业轴系传动,将逐步取代目前使用广泛的梅花形弹性联轴器、弹性套柱销轴器、弹性柱销联轴器、弹性柱销齿式联轴器、芯型弹性联轴器、弹性块轴器、滚子链联轴器以及齿式联轴器等标准联轴器的相应规格。

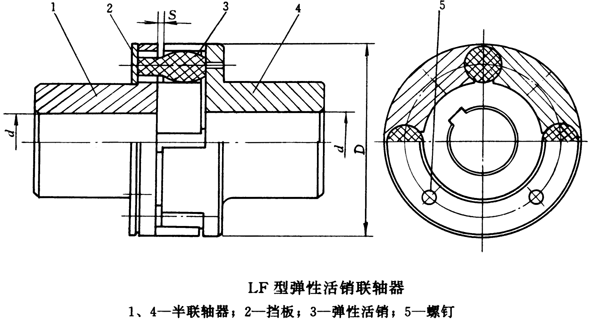

LF型弹性活销联轴器基本参数和主要尺寸
LF型弹性活销联轴器基本参数和主要尺寸
型号 | 公称转矩 Tn/N·m | 许用转速[n] /r·min-1 | 轴孔直径d/mm | 外径D/mm | 转动惯量 I/kg·m2 | 质量m/kg | |
铁 | 钢 | ||||||
LF1 | 16 | 10230 | 13640 | 12~19 | 56 | 0.0002 | 0.39 |
LF2 | 25 | 10000 | 12130 | 16~22 | 63 | 0.0004 | 0.51 |
LF3 | 40 | 7640 | 10190 | 20~28 | 75 | 0.0008 | 0.88 |
LF4 | 63 | 6740 | 8990 | 24~32 | 85 | 0.0027 | 2.7 |
LF5 | 90 | 5700 | 7600 | 28~38 | 100 | 0.0037 | 3.66 |
LF6 | 140 | 4770 | 6360 | 32~42 | 120 | 0.0096 | 7.01 |
LF7 | 250 | 4090 | 5450 | 38~48 | 140 | 0.0173 | 8.83 |
LF8 | 400 | 3580 | 4770 | 42~55 | 160 | 0.0333 | 12.9 |
LF9 | 710 | 3180 | 4240 | 50~65 | 180 | 0.059 | 19.1 |
LF10 | 1120 | 2720 | 3630 | 63~75 | 210 | 0.1186 | 27.1 |
LF11 | 1800 | 2290 | 3050 | 75~95 | 250 | 0.281 | 45.9 |
LF12 | 2800 | 2040 | 2720 | 85~110 | 280 | 0.6189 | 79.1 |
LF13 | 4000 | 1790 | 2380 | 90~120 | 320 | 0.9568 | 94.8 |
LF14 | 7100 | 1500 | 2010 | 100~130 | 380 | 1.9934 | 147 |
LF15 | 8000 | 1360 | 1810 | 120~150 | 420 | 3.215 | 189 |
LF16 | 10000 | 1240 | 1660 | 130~170 | 460 | 5.6433 | 280 |
LF17 | 16000 | 1100 | 1460 | 160~200 | 520 | 9.929 | 392 |
LF18 | 25000 | 950 | 1270 | 170~220 | 600 | 17.62 | 530 |
LF19 | 31500 | 850 | 1140 | 180~240 | 670 | 30.61 | 760 |
LF20 | 63000 | 630 | 840 | 190~250 | 900 | 84.9 | 1136 |
LF型弹性活销联轴器许用补偿量
型号 | LF1 | LF2 | LF3 | LF4 | LF5 | LF6 | LF7 | LF8 | LF9 | LF10 | LF11 | LF12 | LF13 | LF14 | LF15 | LF16 | LF17 | LF18 | LF19 | LF20 |
轴向△x/mm | 1.8 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 | 11 | 14 | |||||||
径向△y/mm | 0.5 | 0.8 | 1 | 1.5 | 2 | 2.5 | 3 | |||||||||||||
角向△α/(°) | 3.5 | 3 | 2.5 | 2 | 1.5 |
注:表中所列许用补偿量是指允许的由于安装误差、冲击、振动、变形、温度变化等因素所形成的两轴相对偏移量。
