产品描述

TAHP系列膜盘联轴器

★适用于更大的轴位移和更小的刚度要求的膜盘联轴器。如轴间距小，建议选用TARS系列

★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；

★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。

★设有调整垫片，方便现场安装和调节距离。

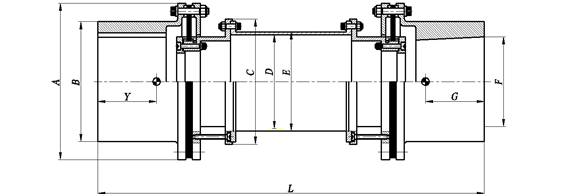

主要尺寸和性能技术数据表

型号

公称扭矩

(kNm)

峰值扭矩

(kNm)

最大许用转速

A



(mm)

B



(mm)

C



(mm)

D



(mm)

E



(mm)

F



(mm)

L

标准值(mm)

TAHP150

3.5

7.5

32000

150

115

100

62

68

50

580

TAHP180

7.3

12.3

25000

180

140

125

74

82

63

610

TAHP230

18

28.3

20000

230

185

145

87

101

89

670

TAHP280

34.5

51.8

18000

280

215

190

127

139

101

700

TAHP330

56.5

89.6

15000

330

270

210

138

155

127

765

TAHP380

89.6

135.8

12000

380

307

235

158

176

139

765

TAHP430

125.3

211.7

10000

430

355

285

179

198

152

825

TAHP560

385

875.9

6000

560

480

360

236

268

228

1050

型号

拧紧力矩(Nm)

总质量

(Kg)

扭转刚度KT

转动惯量

(Kgm^2)

中间节每米长

角向不对中

轴向不对中

质量

(Kg)

扭转刚度

ΔKT(Nm

/radxE+06)

转动惯量

(Kgm^2)

最大

θmax

(deg)

角向刚度Kθ

(Nm/radxE+03)

最大(mm)

轴向力

（N）

TAHP150

15

14.34

0.09

0.009

5.3

55.89

0.0058

0.25o

0.65

1.5

491.1

TAHP180

30

21.8

0.209

0.021

7.2

121.76

0.0115

0.25o

1.37

2.5

785.64

TAHP230

45

51.5

0.64

0.048

16.07

383.22

0.0356

0.25o

3.39

3

1498.2

TAHP280

120

81.5

1.43

0.125

21.5

957.97

0.0921

0.25o

7.86

3.5

2514.3

TAHP330

120

134.2

2.65

0.28

32.2

1773.38

0.1718

0.25o

14.88

4

3616.5

TAHP380

160

176.1

3.93

053

35.6

2623.83

0.2516

0.25o

18.25

4

4177.7

TAHP430

160

245.5

5.92

0.93

45.6

4175.75

0.3909

0.25o

28.13

4

7258.9

TAHP560

220

670.7

19.17

4.67

98.1

5653.5

1.568

0.25o

75.11

4

11834

◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；

◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；

◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
