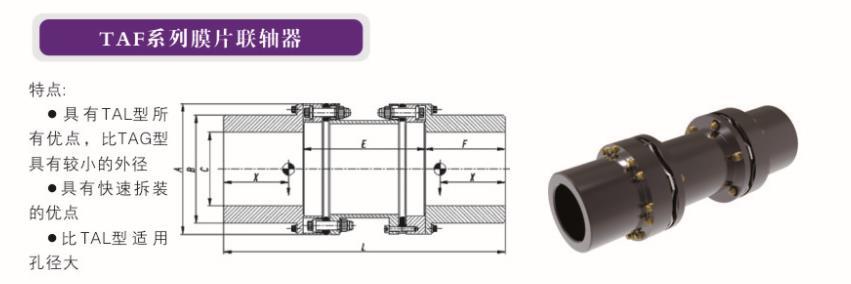

联轴器型号	功率/转速 (Kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最大许用转速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TAF6115	0.072	0.68	2.4	15000	117	90	60	140	75	290
TAF6135	0.16	1.52	3.3	12000	137	113	75	140	90	320
TAF6152	0.22	2.1	6.1	11000	154	128	85	155	105	365
TAF6175	0.39	3.7	10.8	10000	177	143	95	165	120	405
TAF6196	0.49	4.6	12.4	9000	198	165	110	205	140	485
TAF6210	0.54	5.15	14.2	7500	212	180	120	205	155	515
TAF6231	0.86	8.21	24.1	6700	233	195	130	205	165	535
TAF6247	1.28	12.22	32	6200	249	210	140	205	180	565
TAF6272	2.16	20.62	45	5500	274	232	155	225	195	615
TAF6300	2.9	27.69	52.9	5200	302	255	170	250	205	660
TAF6330	3.46	33	78	4700	332	285	190	285	230	745
TAF6360	4.13	39.44	101	4350	362	308	205	300	250	800
TAF8212	0.86	8.21	24.1	7500	214	180	120	205	155	515
TAF8233	1.28	12.22	32	6700	235	195	130	205	165	535
TAF8248	2.16	20.62	45	5500	250	210	140	205	180	565
TAF8274	2.9	27.69	52.9	5200	276	233	155	225	195	615
TAF8302	3.46	33	78	4700	304	255	170	250	205	660
TAF8333	4.13	39.44	101	4350	335	285	190	285	230	745
TAF8363	6.6	63	140	4200	365	308	205	300	250	800
TAF8396	8.5	81.11	197	3900	398	338	225	350	290	930
TAF8425	11	105	217	3600	427	375	250	360	310	980
TAF8457	14	133.7	320	3450	459	405	270	400	320	1040
TAF8493	17	162.3	355	3300	495	435	290	400	340	1080
TAF8525	21	200.5	390	3200	527	473	315	420	360	1140
TAF8570	26	248.3	570	3100	572	503	335	450	370	1190
TAF8610	34	324.7	730	3000	612	540	360	470	410	1290
TAF0365	8.5	63	140	4200	367	308	205	300	250	800
TAF0400	11	81.11	197	3900	402	338	225	350	290	930
TAF0430	13	105	217	3600	432	375	250	360	310	980
TAF0460	16	133.7	320	3450	462	405	270	400	320	1040
TAF0496	20	162.3	355	3300	498	435	290	400	340	1080
TAF0537	25	238.75	548	3200	539	473	315	420	360	1140
TAF0580	35	334.25	770	3100	582	503	335	450	370	1190
TAF0630	42	401.1	920	3000	632	540	360	470	410

注：◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：

式中: K-所需扭转刚度 KT-表上的扭转刚度 △KT-中间段每米扭转刚度量 △L-尺寸E的变化值◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
