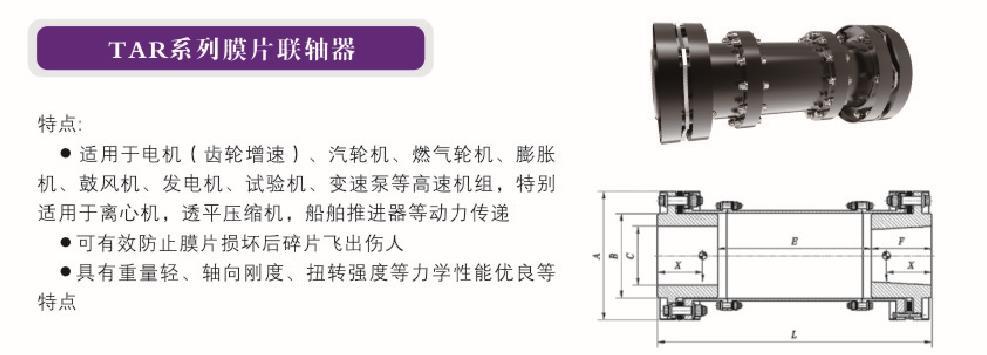

联轴器型号	功率/转速 (Kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最大许用转速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TAR6115	0.072	0.68	2.4	32000	115	62	40	160	45	250
TAR6135	0.16	1.52	3.3	28000	135	82	55	170	60	290
TAR6152	0.22	2.1	6.1	25000	152	98	65	190	70	330
TAR6175	0.39	3.7	10.8	23000	175	105	75	210	80	370
TAR6196	0.49	4.6	12.4	21000	196	115	80	230	85	400
TAR6210	0.54	5.15	14.2	20000	210	130	90	230	95	420
TAR6231	0.86	8.21	24.1	18000	231	150	105	250	110	470
TAR6247	1.28	12.22	32	17000	247	167	115	250	120	490
TAR6272	2.16	20.62	45	16000	272	182	125	260	130	520
TAR6300	2.9	27.69	52.9	14000	300	205	140	270	145	560
TAR6330	3.46	33	78	12000	330	217	155	290	160	610
TAR6360	4.13	39.44	101	10000	360	247	170	310	175	660
TAR8212	0.86	8.21	24.1	20000	212	130	90	230	95	420
TAR8233	1.28	12.22	32	18000	233	150	105	250	110	470
TAR8248	2.16	20.62	45	17000	248	167	115	250	120	490
TAR8274	2.9	27.69	52.9	16000	274	182	125	260	130	520
TAR8302	3.46	33	78	14000	302	205	140	270	145	560
TAR8333	4.13	39.44	101	12000	333	217	150	290	160	610
TAR8363	6.6	63	140	10000	363	247	165	310	175	660
TAR8396	8.5	81.11	197	9500	396	263	175	320	180	680
TAR8425	11	105	217	9000	425	268	190	390	195	780
TAR8457	14	133.7	320	8500	457	300	205	400	210	820
TAR8493	17	162.3	355	8000	493	336	220	410	220	850
TAR8525	21	200.5	390	7500	525	344	240	450	240	930
TAR8570	26	248.3	570	7000	570	387	260	460	260	980
TAR8610	34	324.7	730	6000	610	419	285	480	290	1060
TAR0365	8.5	63	140	10000	365	247	165	310	175	660
TAR0400	11	81.11	197	9500	400	263	175	320	180	680
TAR0430	13	105	217	9000	430	268	190	390	195	780
TAR0460	16	133.7	320	8500	460	300	205	400	210	820
TAR0496	20	162.3	355	8000	496	336	220	410	220	850
TAR0537	25	238.75	548	7500	537	344	240	450	240	930
TAR0580	35	334.25	770	7000	580	387	260	460	260	980
TAR0630	42	401.1	920	6000	630	419	285	480	290

注：◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：

式中: K-所需扭转刚度 KT-表上的扭转刚度 △KT-中间段每米扭转刚度量 △L-尺寸E的变化值◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
