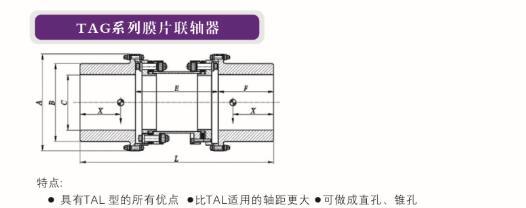

联轴器型号	功率/转速 (Kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最大许用转速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TAG6115	0.072	0.68	2.4	32000	146	98	70	110	75	260
TAG6135	0.16	1.52	3.3	28000	165	119	85	110	90	290
TAG6152	0.22	2.1	6.1	25000	187	140	100	120	105	330
TAG6175	0.39	3.7	10.8	23000	215	162	115	130	120	370
TAG6196	0.49	4.6	12.4	21000	238	182	130	160	140	440
TAG6210	0.54	5.15	14.2	20000	254	203	145	160	155	470
TAG6231	0.86	8.21	24.1	18000	273	217	155	160	165	490
TAG6247	1.28	12.22	32	17000	297	238	170	160	180	520
TAG6272	2.16	20.62	45	16000	324	259	185	175	195	565
TAG6300	2.9	27.69	52.9	14000	350	273	195	195	205	605
TAG6330	3.46	33	78	12000	394	308	220	220	230	680
TAG6360	4.13	39.44	101	10000	420	336	240	250	250	750
TAG8212	0.86	8.21	24.1	20000	254	203	145	160	155	470
TAG8233	1.28	12.22	32	18000	273	217	155	160	165	490
TAG8248	2.16	20.62	45	17000	297	238	170	160	180	520
TAG8274	2.9	27.69	52.9	16000	324	259	185	175	195	565
TAG8302	3.46	33	78	14000	350	273	195	195	205	605
TAG8333	4.13	39.44	101	12000	394	308	220	220	230	680
TAG8363	6.6	63	140	10000	420	336	240	250	250	750
TAG8396	8.5	81.11	197	9500	452	378	270	270	290	850
TAG8425	11	105	217	9000	487	406	290	290	310	910
TAG8457	14	133.7	320	8500	527	420	300	310	320	950
TAG8493	17	162.3	355	8000	563	455	325	320	340	1000
TAG8525	21	200.5	390	7500	617	476	340	335	360	1055
TAG8570	26	248.3	570	7000	648	490	350	355	370	1095
TAG8610	34	324.7	730	6000	688	546	390	370	410	1190
TAG0365	8.5	63	140	10000	420	336	240	250	250	750
TAG0400	11	81.11	197	9500	452	378	270	270	290	850
TAG0430	13	105	217	9000	487	406	290	290	310	910
TAG0460	16	133.7	320	8500	527	420	300	310	320	950
TAG0496	20	162.3	355	8000	563	455	325	320	340	1000
TAG0537	25	238.75	548	7500	617	476	340	350	360	1055
TAG0580	35	334.25	770	7000	648	490	350	370	370	1095
TAG0630	42	401.1	920	6000	688	546	390	400	410

注：◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：

式中: K-所需扭转刚度 KT-表上的扭转刚度 △KT-中间段每米扭转刚度量 △L-尺寸E的变化值◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
